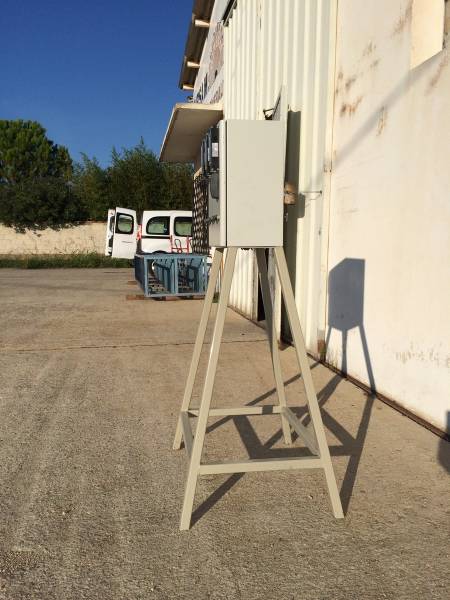

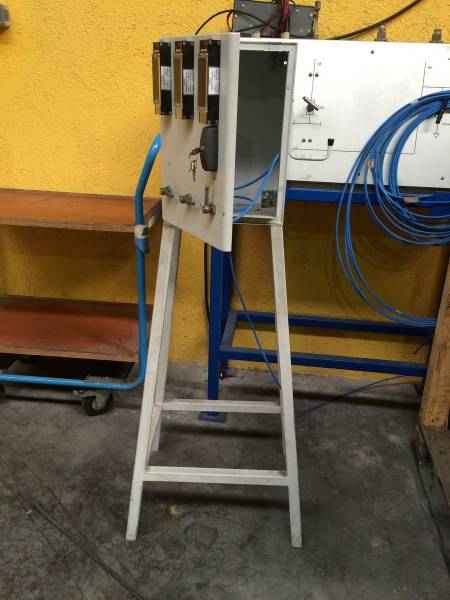

Châssis pour supportage coffret avec débitmètres

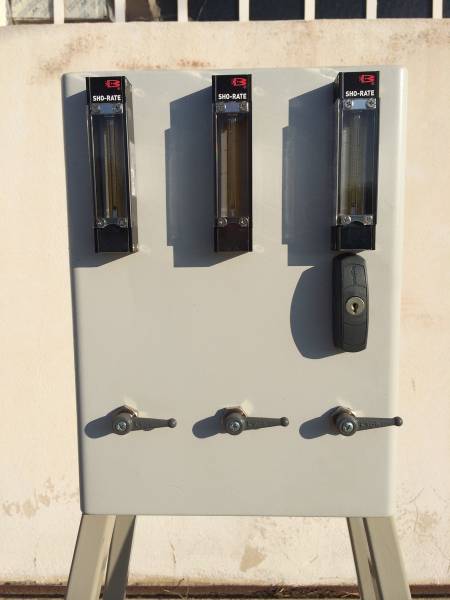

Réalisation de châssis chaudronnés pour installation de débitmètres à tube de verre de la série Sho-Rate.

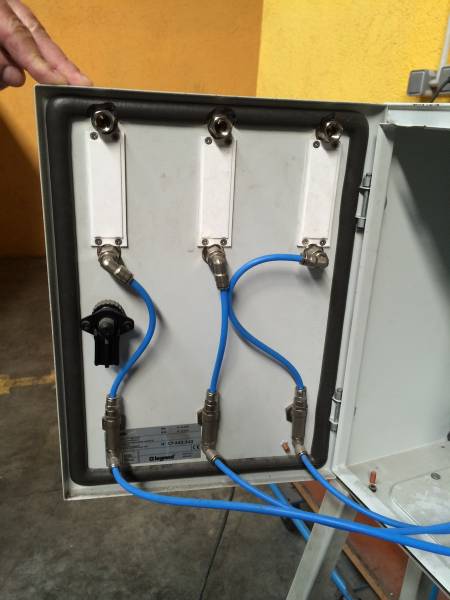

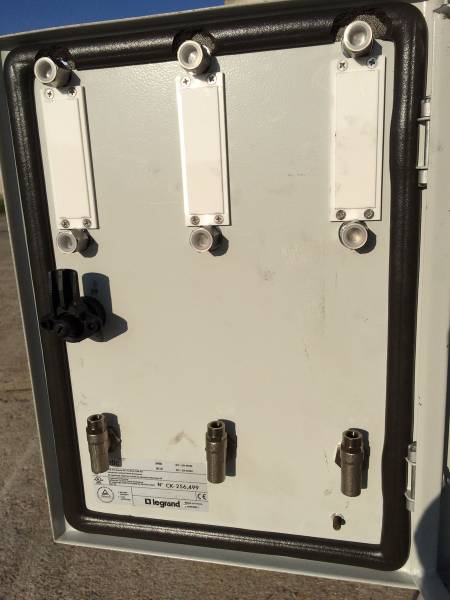

Les débitmètres sont pneumatique et pourvus de vannes d’arrêt.

Performances éprouvées pour les faible débits. Des option polyvalentes pour répondre à vos besoins.

Pour une large gamme d'applications chimiques, pétrochimiques, biotechnologiques, de recherche et d'analyse, les débitmètres à tube de verre de la série Sho-Rate ™ offrent une répétabilité et une fiabilité inégalées sur deux lignes polyvalentes.

Les débitmètres Sho-Rate ™ 1350/1355 offrent une précision pouvant atteindre 3% et une répétabilité de 0,25% selon le modèle. Les débitmètres Sho-Rate ™ 1250/1255 offrent une conception durable et économique répondant aux exigences OEM pour les systèmes nécessitant des intégrateurs de compteurs et d'analyseurs.

Caractéristiques

• Gammes de débit:
  • Air: jusqu'à 140 scfh / 63 slpm
  • Eau: jusqu'à 34 gph / 2000 cc / min
• Les tubes en verre borosilicate sont compatibles avec la plupart des gaz et des fluides
• Les matériaux flottants incluent le verre noir, l'acier inoxydable 316, le saphir, le carboloy®, le tantale
• Le grossissement permet de lire facilement les échelles

Les fonctions Sho-Rate ™ 1350/1355/1358 incluent:



• Trois niveaux de précision: 3% (modèle 1355 à faible débit), 5% (modèle 1350 à faible débit) ou 10% de précision standard (modèle 1358 à haut débit)
• Répétabilité de 0,25% pleine échelle (0,5% pleine échelle pour le modèle 1358)
• La balance comprend une loupe intégrée - les décalcomanies peuvent être appliquées directement sur le tube pour supporter des plages de débit et des unités de mesure uniques
• Les options comprennent des vannes de réglage de l'aiguille intégrées standard ou NRS ™, ainsi que des contrôleurs de débit à l'entrée ou à la sortie pour dépasser la mesure

Les fonctions Sho-Rate ™ 1250/1255 incluent:

• Deux niveaux de précision: 5% pleine échelle (modèle 1250), 10% pleine échelle (modèle 1255)
• Balances à lecture directe standard pour unités courantes et fluides - longueurs d'échelle de 65 mm, 150 mm (approximatives)
• Vanne d'entrée et vanne de sortie avec options de vanne à cartouche, vanne de contrôle de précision ou pas de vanne
• La conception facile à changer permet une interchangeabilité rapide des assemblages de tubes
• Lentille rotative offrant une vue à 180 ° avec grossissement

Avantages

• Les options offrent des fonctionnalités à valeur ajoutée pour répondre aux exigences des projets ou des équipementiers
• Le verre borosilicate résiste aux chocs thermiques et aux gaz et fluides corrosifs
• Les matériaux résistants à la corrosion pour les balances, les flotteurs, les raccords et les vannes s'adaptent aux applications exigeantes
• Les butées de flotteur intégrées empêchent la perte de flotteur pendant le retrait du tube
• Améliorez la précision avec des échelles faciles à lire avec grossissement

Applications

• Production pharmaceutique
• Recherche
• Fabrication chimique
• Instrumentation analytique
• Systèmes de traitement et de distribution de l'eau
